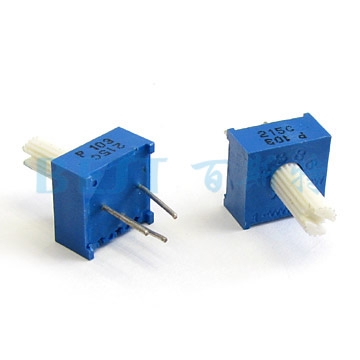

精密電位器JML3386P產品簡介

JML3386P精密電位器系列中屬于單圈電位器。腳呈三 角排列，腳距5*2.5，頂部調節。JML3386P尺寸為：9.5*9.5*5;JML3386P有帶柄和不帶柄的，柄長有三種：3mm、5mm、 8mm;另外還可以安裝調節帽。功率：0.5W;精度誤差;常規10%，可定做5%;百斯特精密電位器系列采用日本進口京瓷基片，美國杜邦漿料，壽命長。 精密電位器JML3386P常用于儀器儀表、通信產品、安防、醫療設備、計算機等領域。

精密電位器JML3386P技術參數

精密電位器JML3386P電位器性能:

阻值范圍 : 10~1M

阻值偏差: ±10%

阻值變化特征: B

終端電阻: ≤1%R or 2Ω

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

耐電壓:101.3Kpa 600V,8.5Kpa 350V

有效電行程: 260°

JML3386P電位器環境特征：

額定功率(最高工作電壓300V):+70℃ 0.5W,+125℃ ow

工作溫度范圍: -55℃ ~+125℃

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000uqw , △R≤±2%R

振動：10~500Hz，0.75mm or98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.5W，1000h △R≤±3%R

機械耐久性 ：50cycles，△R≤±3%R

穩態濕度：△R≤±3%R，R1≥100MΩ

JML3386P電位器物理特征：

總機械行程: 280°

起動力矩: ≤20mN?m

止檔力矩: ≥50 mN?m

標準包裝 :50pcs /管

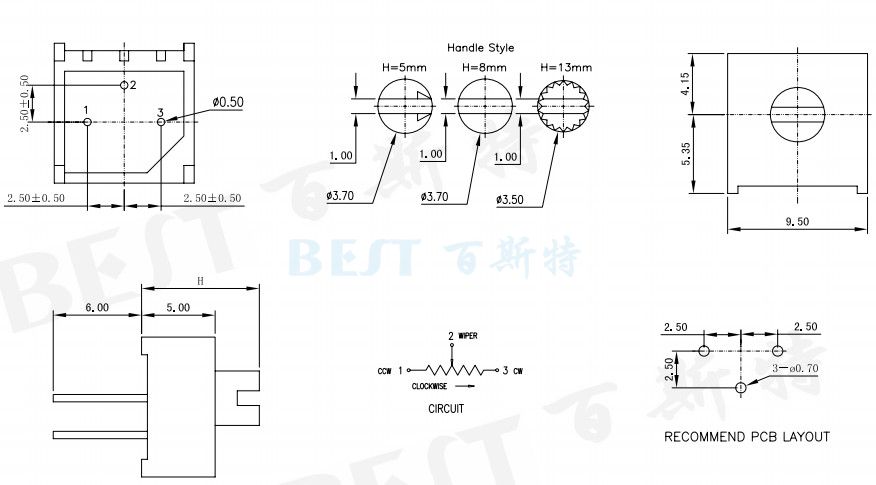

精密電位器JML3386P參考圖紙

單位：mm
