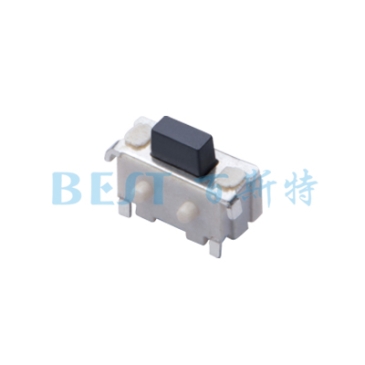

輕觸開關TS-1111A產品簡介

輕觸開關TS-1111A,又被稱為2*4輕觸開關，側按輕觸開關。此款輕觸開關的外形長寬尺寸為：1.8mm*4.0mm，底部有兩個定位柱可以防止輕觸開關在PCB上移動。此款產品的驅動力度有三個標準：160克力，180克力，250克力，包裝方式有兩種方式：袋裝(1000PCS/包)，卷裝也就是編帶(3000PCS/盤)。此款產品的彈片為雙彈片也可以做三彈片，但是三彈片的價格會高很多，此款產品在醫療器械等行業用量較大。

輕觸開關TS-1111A技術參數

保存溫度：-25°C ~ +70°C

使用溫度范圍：-16°C ~ +60°C

接觸電阻：≥100 MΩ

絕緣電阻：≥100 MΩ

機械性能

驅動力：160/180/250±30gf

回復力：15gf Min

行程：0. 25±0. 15mm

可焊性：超過75%的錫焊面積被焊料所覆蓋

機械壽命 :在壽命拭驗設備連續轉 換30, 000次

各部件材質

彈片：材料不銹鋼，數量2個，顏色為銀白色。

蓋子：材質黃銅，數量1個，顏色為銀白色。

底座：材料為LCP(塑料)，數量1個，顏色為黑色。

按鈕：材料PPA(塑料)，數量1個，顏色為黑色。

輕觸開關TS-1111A參考圖紙
