SAB編碼開關工作電路原理

SAB編碼開關對于規格類型的分類是比較多的，如SAB編碼開關按照腳位來區分有貼片式(SMD)和直插式(DIP)之分，其次顏色上也區分有紅色、黑色、藍色，而且對于檔位的功能區分有四位、六位、八位、十位等，那么對于SAB編碼開關工作電路原理大家是否有全面的了解呢?猜想若非技術人員，想必各位了解的也是比較少吧，那以下主要給大家詳細解說下關于八位SAB編碼開關工作電路原理等知識內容。

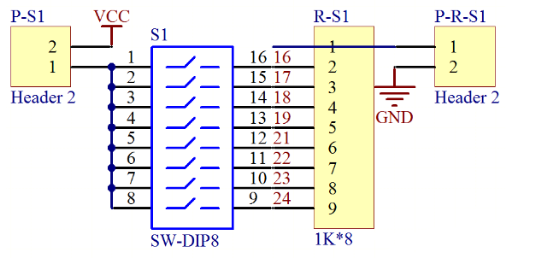

SAB編碼開關工作電路原理圖

SAB編碼開關工作電路原理說明

SAB編碼開關每一個鍵對應的背面上下各有兩個引腳，撥到ON 就表示接通，OFF 就是斷開，在數字電路中對 0、1，通常用于二進制輸入。而一般八位撥碼開關作為一個字節的輸入，撥到ON 時相當于輸入為1，默認輸入為0。其使用方式非常簡單，只要撥到編碼開關相應的檔位上，那么此時開關的編碼數值就會在兩態之間變換，再根據不同的位組成2的N次方的不同狀態，從而實現不同的功能。

SAB編碼開關主電路分析

SAB編碼開關從交流電網輸入、直流輸出的過程主要電路包括：逆變、輸出整流與濾波、輸入濾波器、整流與濾波。

(1)逆變：主要都是將整流后的直流電變?yōu)楦哳l交流電，這是一般SAB編碼開關電源的核心部分，頻率越高，輸出功率之比越小。

(2)輸出整流與濾波：根據編碼開關的負載需要，可以提供穩定可靠的直流電源。

(3)輸入濾波器：其作用是將電網存在的雜波過濾掉，同時也防止編碼開關產生的雜波反饋到公共電網線路。

(4)整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供給編碼開關下一級變換。

關于上述的SAB編碼開關工作電路原理就解說到這，相信各位對SAB編碼開關工作電路原理等知識大致都有所了解了吧。那么記得上回也是有給大家介紹過關于SAB編碼開關使用方法，此外提醒各位在SAB編碼開關的操作使用當中，請勿不要隨便去SAB編碼開關的檔位，因?yàn)槊總€(gè)檔位所相對于的編碼數值都是有所不同的。以免造成一些編碼數值的異常等現象，所以必須根據相應的要求來操作SAB編碼開關。
