USB母座如何接線及規格分類

USB母座的使用在各電子儀器設備中都是應用的比較廣泛普遍，例如電腦設備、通訊設備、電子儀器設備以及家用電器設備等等都是需使用到USB母座。那么大家是否USB母座的一些基本常識是否有所了解呢?例如USB母座如何接線的呢?其還有USB母座規格分類有哪些呢?想必對于這些若非相關技術人員，大家肯定也是不了解的吧，那下面就給大家解說關于USB母座如何接線及規格分類。

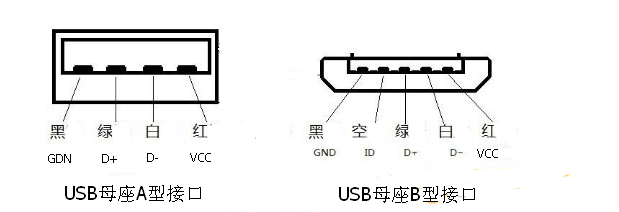

USB母座接口引腳圖

MINI USB母座A型接線方法

1.紅線：電源正極(接線上的標識為：+5V或VCC)

2.白線：負電壓數據線(標識為：Data-或USB Port -)

3.綠線：正電壓數據線(標識為：Data+或USB Port +)

4.黑線：接地(標識為：GROUND或GND)。

MINI USB母座B型接線方法

1.紅線：電源正極接線上的標識為:VCC或+5V 。

2.白線：負電壓數據線標識為：Data-。

3.綠線：正電壓數據線標識為：Data+。

4.空端：ID

5.黑線：接地標識為：GND。

USB母座規格分類

1.USB母座類型：USB2.0母座、USB3.0母座。

2.USB母座針數：MINI 4pin、5pin、8pin、10pin、14pin、16pin、18pin等母座。

3.USB母座封裝：DIP插件封裝、SMT貼片封裝。

此外對于USB母針數不一樣的，在接線方法也是有所不同的。但是由于時間的關系，關于上述USB母座如何接線及規格分類大概上只能講解到這。各位應該這時相對于USB母座如何接線上都有所基礎了解了吧，記得之前也是給大家講解關于USB母座怎么焊接及使用說明。那么如果大家在USB母座使用當中有什么不懂操作的問題，可以來咨詢我們的精密龍電子技術人員。
